关于ATSE的使用——《体育建筑电气设计规范》JGJ 354-2014要点解读

2016-2-10 10:18:33     炳华话电气


4.3.3  应急母线段和备用母线段应由正常供电电源和应急或备用电源供电,正常供电电源与应急或备用电源之间应采用防止并列运行的措施。当采用自动转换开关电器(ATSE)时,宜选择PC级、三位置、四极、专用的电器,PC级的ATSE应符合现行国家标准《低压开关设备和控制设备 第6-1部分:多功能电器.转换开关电器》GB 14048.11的相关规定。

【说明】这条是根据行业标准《民用建筑电气设计规范》JGJ 16-2008、国家标准《供配电系统设计规范》GB 50052-2009,结合体育建筑的特点制订的。GB 50052的第3.0.9条要求备用电源的负荷严禁接入应急供电系统。因此,本规范规定可分别设置应急母线段和备用母线段,这样两个系统相互独立。经协商,两个系统的电源可以共用,除此之外,两个系统需严格分开。

行业标准《转换开关电器(TSE)选择和使用导则》JB/T 10980-2010对TSE的类型有如下定义,有助于对本条的理解:

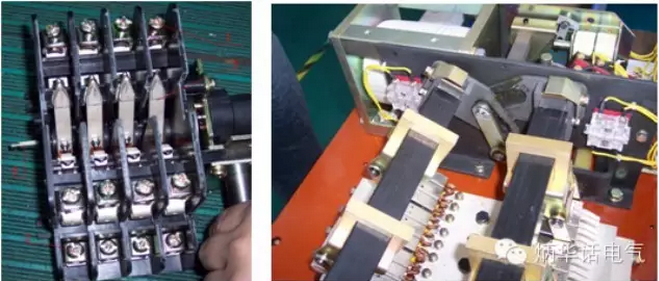

1  专用的TSE:主体部分是为专用于转换电源而设计的整体型的开关电器;

2  PC级:能够接通、承载,但不用于分断短路电流的TSE;

3  三位置:TSE主触头有三个位置,即“常用位置”、“备用位置”、“断开位置”。

为了满足负荷允许的最大断电时间,ATSE的转换动作时间,需与供配电系统继电保护动作时间相配合,避免ATSE装置连续切换。

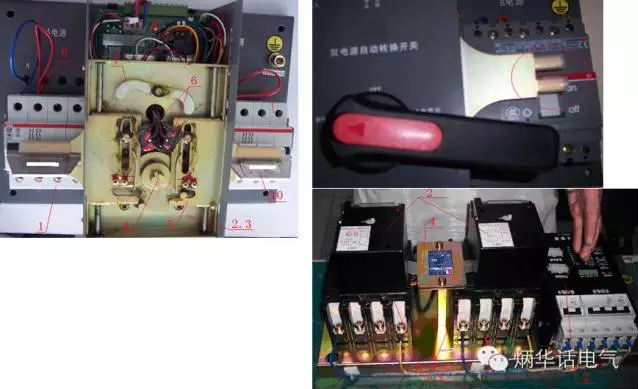

研究表明,CB级ATSE的可靠性低于PC级的,单电机的CB级可靠性低于双电机的。

由微型断路器组成的CB级ATSE不能用于电源级和配电级的系统。
