《超高层建筑电气设计与安装》14D801

2016-10-13 9:00:53

远泰电器参编《超高层建筑电气设计与安装》14D801

由悉地(北京)国际建筑设计顾问有限公司和中国建筑标准设计研究院有限公司联合编制的国家建筑标准设计图集《超高层建筑电气设计与安装》14D801已由中国计划出版社出版,发行近两年获得大家的好评,填补了超高层建筑标准设计的空白。推荐本书的理由如下:


推荐理由1: 该书给出了符合超高层建筑特点的供配电系统:包括负荷分级、变压器的容量指标、电源要求、高压主结线简图及逻辑关系、高压系统结构、高压系统要求等内容,并通过工程示例进行说明。

超高层建筑中存在大量一级负荷中的特别重要负荷,在系统设计时,除正常电源外,还需设置自备电源作为应急电源或备用电源使用。

经过调研,该书建议超高层建筑的变压器容量指标为80140VA/m ,该指标可用于方案阶段的负荷估算。


推荐理由2: 配变电所的设置为超高层建筑量身定做。包括配变电所的设置要求、楼上的配变电所(分配电所一般设置在避难层和设备层)的设置要求、110kV变电所技术参数、10kV/0.4kV~35kV/10kV配电变压器技术参数等。

该书建议楼上的配变电所的三相变压器容量不超过1250kVA,变压器的高度不宜超过2.4m

不推荐35kV的配电变压器设在楼上的配变电所,便于垂直运输和减轻楼面荷载。

推荐理由3: 备电源特点鲜明。超高层建筑的自备电源可用于应急、备用,并提出其设置要求,主要有高压发电机组系统方案、低压发电机组系统方案、高低压发电机组混合方案、自启动柴油发电机组的启动信号、远置散热器方案等内容,并给出了各种方案的适用条件。


推荐理由4: 低压配电及其控制:该书总结了超高层建筑低压配电方式的各种方案,有低压上供、下供、上下供等方案;低压系统主结线类型有单母线分段、单母线分段+应急母线、单母线分段+应急母线+备用母线等,供使用者选用。

水系统(如消防泵、生活泵等)考虑常高压方案和临时高压方案,并配有全压启动的消防转输泵控制电路图。

推荐理由5: 电缆、电线选择及线路敷设:包括线缆选用原则、线路敷设要求、电缆电线选择示例等内容。

推荐理由6: 超高层建筑中特有的、常用设备电气装置:包括超高层建筑中常用的超高速电梯电气参数、电梯井道照明安装、双轿厢电梯电气参数等内容。

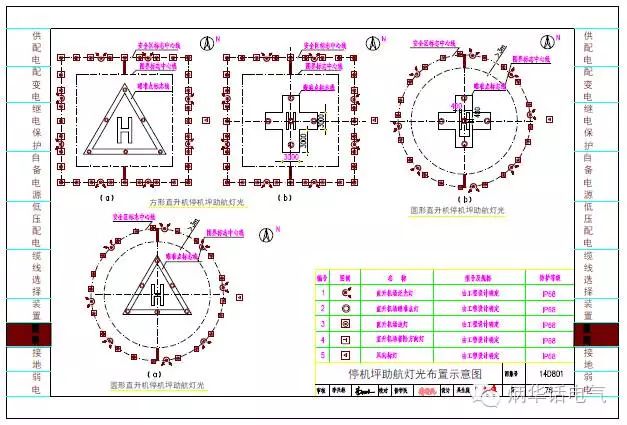

推荐理由7: 电气照明:重点给出了超高层建筑特有的航空障碍灯、停机坪助航灯光的设计和安装,并给出工程示例。


推荐理由8: 建筑物防雷、接地及安全防护:包括超高层建筑物防雷等级及措施、配变电所及低压柴油发电机组接地、高压柴油发电机组接地、全楼等电位及接地干线系统等内容。

推荐理由9: 超高层建筑的智能化系统:包括信息设施系统、建筑设备管理系统、火灾自动报警系统、安全技术防范系统、智能化集成系统等内容。

推荐理由10: 其他:包括电气设备垂直运输、弱电间设备平面布置示意图、安防监控中心布置图、消防控制室布置图,供使用者参考。

因此,这是一本不可多得的、比较权威的超高层建筑电气的工具书、参考书、资料大全!
