常见问题问与答(三十六)

2017-3-27 8:12:49

图1所示,当任意一台变压器断电以后,对AT箱子来说都相当于正常工作那台变压器作为单电源的双回线路供电。这是一种混乱的二级负荷供电状态,没什么必要吧。唯一有点用处的是可以维持另一台故障变压器的三级负荷,而且也属于超载运行,虽然不一定会满载,至少计算的时候没包括这部分三级负荷。我的理解不知道对不对,请指正。

        答:一直不知道是哪张图,回复的比较晚,请见谅。是否是下面这张图?下面以图1为例进行回复,供参考!

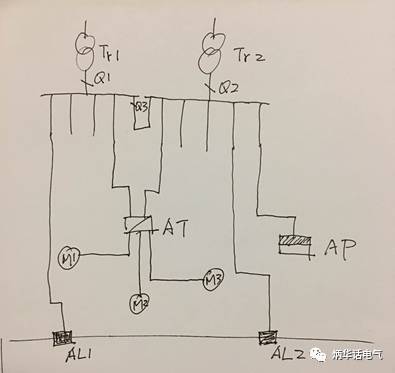

图1  低压系统简图

        针对你的问题,这儿主要有两个问题,下面逐一回复。

1、必要性

 图1系统是常用的低压配电系统,是解决你所说问题的措施之一,并经工程实际验证是行之有效的。假设变压器Tr1故障停止工作,断路器Q1断开,延时合上母联断路器Q3,由变压器Tr2带两端母线上的二级及以上负荷,这是规范所要求的,即《民用建筑电气设计规范》JGJ 16-2008第3.3.1条第1款,“同时供电的两路及以上供配电线路中,其中一路中断供电时,其余线路应能满足全部一级负荷及二级负荷的供电要求”。因此,对于AT箱而言,无论是一级负荷还是二级负荷,都可以保证继续供电,不会出现混乱现象。


2、三级负荷卸载问题

        当一台变压器故障而停止工作时,另一台变压器有可能不能带全负荷,这时需要将三级负荷卸载,以保证二级及以上负荷的供电。卸载的方式可以是自动,也可以是手动。笔者倾向于手动,因此,变压器已经故障了,应该慎重对待母联合闸,谨慎对待卸载,在操作之前需要人为确认。


        上述意见供你参考!
